CONTROL DE MOTORES ELÉCTRICOS


Desde mi experiencia personal significa manipular (arrancar, parar, combiar de giro, variar la velocidad, etcétera) por medio de la interconexión de dispositivos (eléctricos, electromecánicos y electrónicos) y a distancia (control remoto alambrico) los diferentes tipos de motores eléctricos.

El sistema de control de motores está integrado por dos circuitos:
  • De fuerza
  • De control.
Ver siguiente diagrama de un sistema de control de motor trifásico:
SIMBOGÍA:

Los simbolos son la representación gráfica de los dispositivos y/o equipos físicos, por lo que conocerlos es indispensable si deseas diseñar . A su vez, la interconexión de estos símbolos forman los diversos diagramas que representan los sistemas de controles.


DIAGRAMAS:

Los diagramas son util para entender el funcionamiento general y conexión correcta, de los diversos sistemas de control. Por lo que existen diversos tipos cada uno con un objetivo especifico.

Diagrama de:

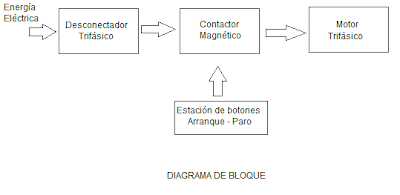

  • Bloque: Su objetivo es presentar la información de forma generalizada mediante bloques rectangulares interconectandose mutuamente.
  • Esquemático: Muestra todas las conexiones eléctricas entre los dispositivos, sin poner interes en la localización física de los dispositivos o arreglo de sus terminales.
Este a su vez se clasifica en unifilar, bifilar y trifilar:


Ejemplo:


  • Unifilar:



  • Trifilar:

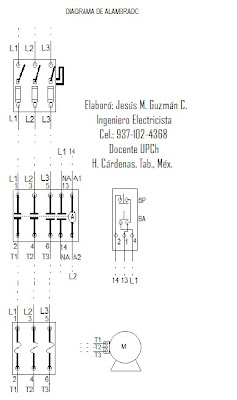

  • Alambrado: Muestra la conexión, arreglo y localización física entre las terminales de los dispositivos.
